HIS ソケット
１．ＨＩSソケット　　２．ＨＩS 径違い　　３．HIVSバルブソケット

１．HISソケット

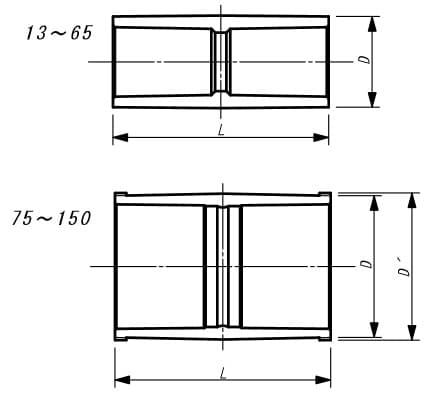

製品寸法図   接合部寸法図

●　ＨＩS 　価格表　●
バラ価格
形式 税込価格
継手HIS 13 ¥70
継手HIS 16 ¥77
継手HIS 20 ¥90
継手HIS 25 ¥126
継手HIS 30 ¥167
継手HIS 40 ¥286
継手HIS 50 ¥449
継手HIS 65 ¥759
継手HIS 75 ¥1,112
継手HIS 100 ¥2,247
継手HIS 125 ¥3,997
継手HIS 150 ¥6,507
◆　ＨＩS 　寸法表　◆
呼径 寸法 mm
D D1 L
13 24.00 - 57
16 29.00 67
20 33.00 77
25 40.00 87
30 46.00 95
40 57.00 117
50 70.00 133
65 87.00 145
75 102.00 106 155
100 130.00 134 200
125 157.00 - 230
150 186.00 190 300


塩ビ継手トップへ
２．HIS 径違い

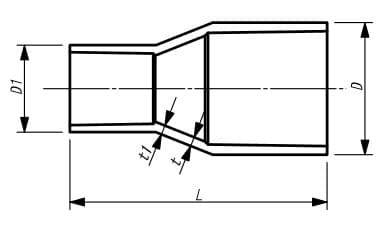

製品寸法図   接合部寸法図

●　HIS 径違い 価格表　●
バラ価格
 形式 税込価格
継手HIS 16x13 ¥77
継手HIS 20x13 ¥90
継手HIS 20x16 ¥90
継手HIS 25x13 ¥126
継手HIS 25x16 ¥126
継手HIS 25x20 ¥126
継手HIS 30x20 ¥167
継手HIS 30x25 ¥167
継手HIS 40x20 ¥346
継手HIS 40x25 ¥290
継手HIS 40x30 ¥3,598
継手HIS 50x20 ¥454
継手HIS 50x25 ¥538
継手HIS 50x30 ¥454
継手HIS 50x40 ¥454
継手HIS 65x40 ¥906
継手HIS 65x50 ¥759
継手HIS 75x40 ¥1,337
継手HIS 75x50 ¥1,113
継手HIS 75x65 ¥1,113
継手HIS 100x75 ¥2,269
継手HIS 125x100 ¥4,022
継手HIS 150x100 ¥6,524
継手HIS 150x125 ¥8,327
◆　HIS 径違い 寸法表　◆
呼径 寸法 mm
D t D1 t1 L
16×13 29.00 3.50 24.00 3.00 61
20×13 33.00 68
20×16 29.00 3.50 71
25×13 40.00 4.00 24.00 3.00 86
25×16 29.00 3.50 85
25×20 33.00 84
30×13 46.00 24.00 3.00 95
30×20 33.00 3.50 93
30×25 40.00 4.00
40×20 57.00 4.50 33.00 3.50 113
40×25 40.00 4.00 114
40×30 46.00
50×20 70.00 5.00 33.00 3.50 116
50×25 40.00 4.00 140
50×30 46.00 136
50×40 57.00 4.50
65×40 87.00 6.60 145
65×50 70.00 5.00 149
75×40 102.00 8.00 57.00 4.50 153
75×50 70.00 5.00 165
75×65 87.00 6.60 163
100×75 130.00 10.00 102.00 8.00 190
125×100 157.00 11.00 130.00 10.00 230
150×100 186.00 13.00 295
150×125 157.00 11.00 272


塩ビ継手トップへ
３．HIVSバルブソケット

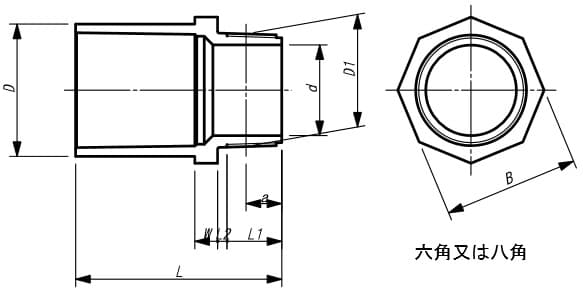

製品寸法図   接合部寸法図

●　HIVS　価格表　●
バラ価格
形式 税込価格
継手HIVS 13 ¥70
継手HIVS 16 ¥77
継手HIVS 20 ¥83
継手HIVS 25 ¥130
継手HIVS 30 ¥165
継手HIVS 40 ¥244
継手HIVS 50 ¥368
継手HIVS 65 ¥567
継手HIVS 75 ¥815
継手HIVS 100 ¥1,529
◆　HIVS　寸法表　◆
呼径 寸法 mm
D d 呼び 基準径の
外径D1		 ねじ山数 基準径の
位置a		 aの最許容差 有効ねじ
部の長さ		 L2 W L B
13 24.00 13 R　1/2 20. 955 14 8. 16 ±1.81 13.16 4 6 50 24
16 29.00 54 29
20 33.00 18 R 3/4 26. 441 9. 53 14. 53 5 8 64 33
25 40.00 23 R1 33. 249 11 10. 39 ±2.31 16. 79 71 40
30 46.00 31 R1 1/4 41.91 12. 70 19.10 10 80 46
40 57.00 37 R1 1/2 47. 803 92 57
50 70.00 48 R2 59.61 15. 88 23.38 12 106 70
65 87.00 62 R2 1/2 75.18 17.46 ±3.46 26.66 15 118 87
75 102.00 75 R3 87. 884 20. 64 29.84 16 122 102
100 130.00 100 R4 113.03 25.40 35.80 7 18 152 129


塩ビ継手トップへ
