HI エルボ
１．ＨＩＬ　　２．ＨＩ45Ｌ　　３．ＨＩＴチーズ

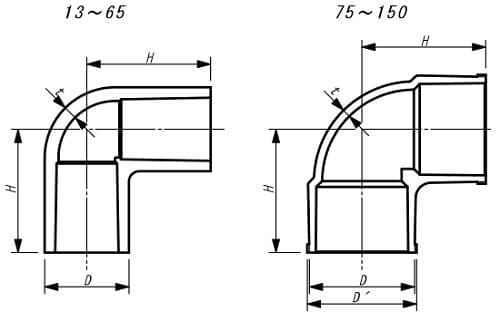

１．ＨＩＬ エルボ

製品寸法図   接合部寸法図

●　ＨＩＬ エルボ　価格表　●
バラ価格
形式 税込価格
継手HIL 13 ¥70
継手HIL 16 ¥83
継手HIL 20 ¥112
継手HIL 25 ¥171
継手HIL 30 ¥225
継手HIL 40 ¥398
継手HIL 50 ¥622
継手HIL 65 ¥1,121
継手HIL 75 ¥1,721
継手HIL 100 ¥3,382
継手HIL 125 ¥6,495
継手HIL 150 ¥11,134
◆　ＨＩＬ 寸法表　◆
呼径 寸法 mm
D D' t H
13 24.00 - 3.00 36
16 29.00 3.50 44
20 33.00 50
25 40.00 4.00 58
30 46.00 65
40 57.00 4.50 82
50 70.00 5.00 96
65 87.00 6.60 110
75 102.00 106 8.00 120
100 130.00 134 10.00 153
125 157.00 161 11.00 192
150 186.00 190 13.00 230


塩ビ継手トップへ

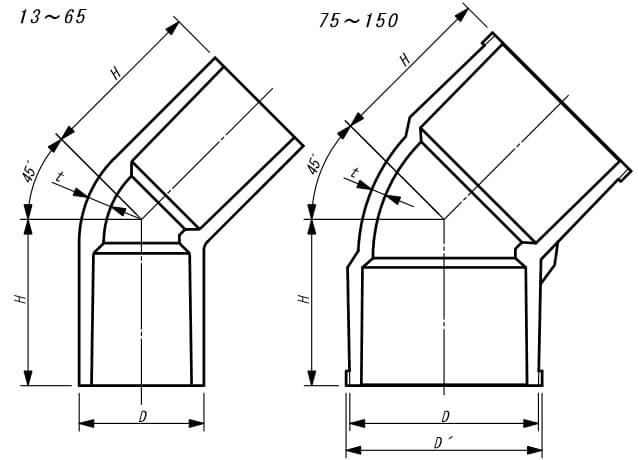

２．ＨＩ45Ｌ 45゜エルボ


製品寸法図   接合部寸法図

●　ＨＩ45Ｌ 価格表　●
バラ価格
 形式 税込価格
継手HI45L 13 ¥74
継手HI45L 16 ¥354
継手HI45L 20 ¥153
継手HI45L 25 ¥176
継手HI45L 30 ¥878
継手HI45L 40 ¥938
継手HI45L 50 ¥1,476
継手HI45L 65 ¥2,611
継手HI45ベンド 75 ¥3,381
継手HI45ベンド 100 ¥6,145
継手HI45ベンド 125 ¥14,441
継手HI45ベンド 150 ¥21,260
◆　ＨＩ45Ｌ 寸法表　◆
呼径 寸法 mm
D D' t H
13 24.00 - 3.00 33
16 29.00 3.50 43
20 33.00 44
25 40.00 4.00 51
30 46.00 56
40 57.00 4.50 69
50 70.00 5.00 80
65 87.00 6.10 84
75 102.00 106 8.00 90
100 130.00 134 10.00 115
150 186.00 190 13.00 184


塩ビ継手トップへ

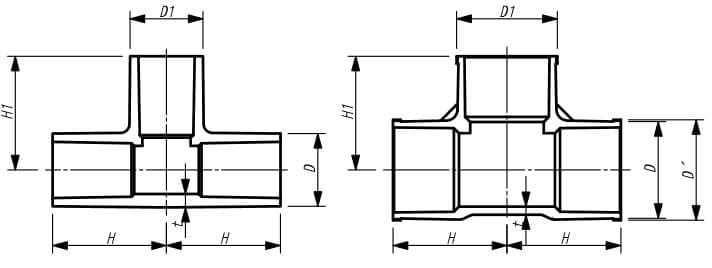

３．ＨＩＴチーズ

製品寸法図   接合部寸法図

●　ＨＩＴ　価格表　●
バラ価格
形式 税込価格
継手HIT 13 ¥74
継手HIT 16 ¥119
継手HIT 20 ¥165
継手HIT 25 ¥253
継手HIT 30 ¥342
継手HIT 40 ¥584
継手HIT 50 ¥944
継手HIT 65 ¥1,665
継手HIT 75 ¥2,754
継手HIT 100 ¥5,671
継手HIT 125 ¥9,377
継手HIT 150 ¥18,011
◆　ＨＩＴ 寸法表　◆
呼径 寸法 mm
D t H D1 H1
13 24.00 3.00 36 24.00 36
16 29.00 3.50 44 29.00 44
20 33.00 50 33.00 50
25 40.00 4.00 58 40.00 58
30 46.00 65 46.00 65
40 57.00 4.50 82 57.00 82
50 70.00 5.00 96 70.00 96
65 87.00 6.60 |10 87.00 |10
75 102.00 8.00 120 102.00 120
100 130.00 10.00 152 130.00 152
125 157.00 11.00 187 157.00 187
150 186.00 13.00  230  186.00 230

●　径違いＨＩＴ　価格表　●
バラ価格
形式 税込価格
継手HIT 16x13 ¥119
継手HIT 20x13 ¥153
継手HIT 20x16 ¥153
継手HIT 25x13 ¥244
継手HIT 25x16 ¥244
継手HIT 25x20 ¥244
継手HIT 30x13 ¥328
継手HIT 30x16 ¥328
継手HIT 30x20 ¥328
継手HIT 30x25 ¥328
継手HIT 40x13 ¥552
継手HIT 40x16 ¥552
継手HIT 40x20 ¥552
継手HIT 40x25 ¥552
継手HIT 40x30 ¥552
継手HIT 50x13 ¥552
継手HIT 50x16 ¥890
継手HIT 50x20 ¥890
継手HIT 50x25 ¥890
継手HIT 50x30 ¥890
継手HIT 50x40 ¥759
継手HIT 65x40 ¥1,876
継手HIT 65x50 ¥890
継手HIT 75x25 ¥1,574
継手HIT 75x40 ¥2,251
継手HIT 75x50 ¥2,251
継手HIT 75x65 ¥2,251
継手HIT 100x50 ¥2,251
継手HIT 100x75 ¥4,747
継手HIT 125x100 ¥4,747
継手HIT 150x75 ¥8,890
継手HIT 150x100 ¥16,811
継手HIT 150x125 ¥16,811
◆　径違いＨＩＴ 寸法表　◆
呼径 寸法 mm
D t H D1 H1
16×13 29.00 3.50 41 24.00 38
20×13 33.00 46 40
20×16 48 29.00 45
25×13 40.00 4.00 51 24.00 43
25×16 53 29.00 48
25×20 55 33.00 53
30×13 46.00 24.00 46
30×16 57 29.00 51
30×20 59 33.00 56
30×25 62 40.00 61
40×13 57.00 4.50 66 24.00 52
40×16 68 29.00 57
40×20 57.00 4.50 70 33.00 62
40×25 73 40.00 67
40×30 76 46.00 71
50×13 70.00 5.00 74 24.00 58
50×16 76 29.00 63
50×20 78 33.00 68
50×25 81 40.00 73
50×30 84 46.00 77
50×40 90 57.00 88
65×40 87.00 6.60 100 57.00 95
65×50 102 70.00 104
75×25 102.00 8.00 93 40.00 88
75×40 100 57.00 102
75×50 105 70.00 |10
75×65 |14 87.00 |17
100×50 130.00 10.00 125 70.00 122
100×75 140 102.00 132
125×100 157.00 11.00 173 130.00 167
150×75 186.00 13.00 195 102.00 158
150×100 208 130.00 182
150×125 218 157.00 202


塩ビ継手トップへ
