TS ソケット
|
1.TSSソケット 2.TSS径違いソケット 3.TSVSバルブソケット |
|
|

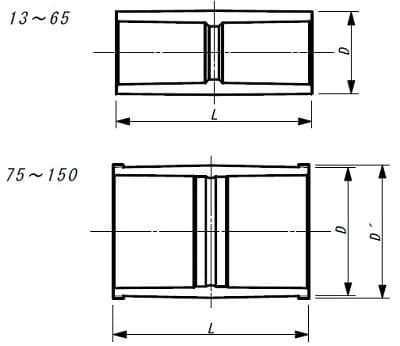

1.TSSソケット |
|
|
● TSS 価格表 ●
バラ価格 |
|
形式 |
税込価格 |
継手TSS 13 |
¥55 |
|
継手TSS 16 |
¥64 |
継手TSS 20 |
¥74 |
継手TSS 25 |
¥111 |
継手TSS 30 |
¥143 |
継手TSS 40 |
¥253 |
継手TSS 50 |
¥377 |
継手TSS 65 |
¥657 |
継手TSS 75 |
¥948 |
継手TSS 100 |
¥1,917 |
継手TSS 125 |
¥3,359 |
継手TSS 150 |
¥5,551 |
|
◆ 寸法表 ◆
呼径 |
寸法 mm |
D |
D' |
L |
13 |
24.00 |
- |
57 |
16 |
29.00 |
67 |
20 |
33.00 |
77 |
25 |
40.00 |
87 |
30 |
46.00 |
95 |
40 |
57.00 |
117 |
50 |
70.00 |
133 |
65 |
87.00 |
145 |
75 |
102.00 |
106 |
155 |
100 |
130.00 |
134 |
200 |
125 |
157.00 |
- |
230 |
150 |
186.00 |
190 |
300 |
|
|
|
|
塩ビ継手トップへ |

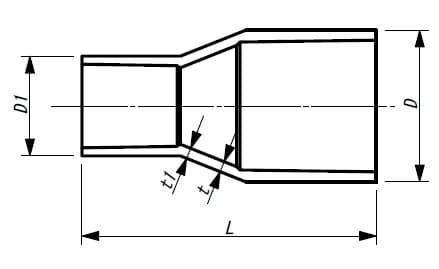

2.TSS径違いソケット |
|
|
● TSS径違い 価格表 ●
バラ価格 |
|
形式 |
税込価格 |
継手TSS 径違い 16x13 |
¥64 |
|
継手TSS 径違い 20x13 |
¥74 |
継手TSS 径違い 20x16 |
¥74 |
継手TSS 径違い 25x13 |
¥111 |
継手TSS 径違い 25x16 |
¥111 |
継手TSS 径違い 25x20 |
¥111 |
継手TSS 径違い 30x13 |
¥190 |
継手TSS 径違い 30x20 |
¥143 |
継手TSS 径違い 30x25 |
¥143 |
継手TSS 径違い 40x20 |
¥245 |
継手TSS 径違い 40x25 |
¥245 |
継手TSS 径違い 40x30 |
¥245 |
継手TSS 径違い 50x20 |
¥367 |
継手TSS 径違い 50x25 |
¥367 |
継手TSS 径違い 50x30 |
¥367 |
継手TSS 径違い 50x40 |
¥367 |
継手TSS 径違い 65x40 |
¥911 |
継手TSS 径違い 65x50 |
¥657 |
継手TSS 径違い 75x40 |
¥1,324 |
継手TSS 径違い 75x50 |
¥951 |
継手TSS 径違い 75x65 |
¥951 |
継手TSS 径違い 100x75 |
¥1,789 |
継手TSS 径違い 125x100 |
¥3,245 |
継手TSS 径違い 150x100 |
¥5,585 |
継手TSS 径違い 150x125 |
¥5,585 |
|
◆ 寸法表 ◆
呼径 |
寸法 mm |
D |
t |
D1 |
t1 |
L |
16×13 |
29.00 |
3.50 |
24.00 |
3.00 |
61 |
20×13 |
33.00 |
68 |
20×16 |
29.00 |
3.50 |
71 |
25×13 |
40.00 |
4.00 |
24.00 |
3.00 |
86 |
25×16 |
29.00 |
3.50 |
85 |
25×20 |
33.00 |
84 |
30×13 |
46.00 |
24.00 |
3.00 |
95 |
30×20 |
33.00 |
3.50 |
93 |
30×25 |
40.00 |
4.00 |
40×20 |
57.00 |
4.50 |
33.00 |
3.50 |
113 |
40×25 |
40.00 |
4.00 |
114 |
40×30 |
46.00 |
50×20 |
70.00 |
5.00 |
33.00 |
3.50 |
116 |
50×25 |
40.00 |
4.00 |
140 |
50×30 |
46.00 |
136 |
50×40 |
57.00 |
4.50 |
65×40 |
87.00 |
6.60 |
145 |
65×50 |
70.00 |
5.00 |
149 |
75×40 |
102.00 |
8.00 |
57.00 |
4.50 |
153 |
75×50 |
70.00 |
5.00 |
165 |
75×65 |
87.00 |
6.60 |
163 |
100×75 |
130.00 |
10.00 |
102.00 |
8.00 |
190 |
125×100 |
157.00 |
11.00 |
130.00 |
10.00 |
230 |
150×100 |
186.00 |
13.00 |
295 |
150×125 |
157.00 |
11.00 |
272 |
|
|
|
|
塩ビ継手トップへ |

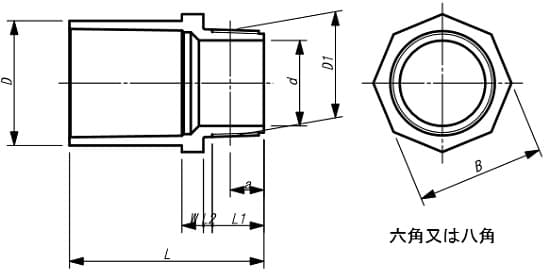

3.TSVSバルブソケット |
|
|
● TSVS 価格表 ●
バラ価格 |
|
形式 |
税込価格 |
継手TSVS 13 |
¥63 |
|
継手TSVS 16 |
¥64 |
継手TSVS 20 |
¥69 |
継手TSVS 25 |
¥97 |
継手TSVS 30 |
¥148 |
継手TSVS 40 |
¥185 |
継手TSVS 50 |
¥298 |
継手TSVS 65 |
¥466 |
継手TSVS 75 |
¥658 |
継手TSVS 100 |
¥1,232 |
継手TSVS 125 |
¥2,712 |
継手TSVS 150 |
¥3,622 |
|
◆ 寸法表 ◆
呼径 |
寸法 mm |
D |
d |
ねじ部 |
L2 |
W |
L |
B |
呼び |
基準径の
外径D1 |
ねじ山
数
|
基準径の
位置a |
aの
許容差 |
有効ねじ
部の長さ
LI(最小) |
13 |
24.00 |
13 |
R 1/2 |
20. 955 |
14 |
8.16 |
±1. 81 |
13.16 |
4 |
6 |
50 |
24 |
16 |
29.00 |
54 |
29 |
20 |
33.00 |
18 |
R 3/4 |
26. 441 |
9.53 |
14.53 |
5 |
8 |
64 |
33 |
25 |
40.00 |
23 |
R1 |
33. 249 |
11 |
10. 39 |
±2. 31 |
16. 79 |
71 |
40 |
30 |
46.00 |
31 |
R1 1/4 |
41.91 |
12. 70 |
19.10 |
10 |
80 |
46 |
40 |
57.00 |
37 |
R1 1/2 |
47. 803 |
92 |
57 |
50 |
70.00 |
48 |
R2 |
59.61 |
15.88 |
23.38 |
12 |
106 |
70 |
65 |
87.00 |
62 |
R2 1/2 |
75.18 |
17.46 |
±3.46 |
26.66 |
15 |
118 |
87 |
75 |
102.00 |
75 |
R3 |
87. 884 |
20. 64 |
29.84 |
16 |
122 |
102 |
100 |
130.00 |
100 |
R4 |
113.03 |
25.40 |
35.80 |
7 |
18 |
152 |
129 |
125 |
157.00 |
119 |
R5 |
138.43 |
28.58 |
40.08 |
9 |
20 |
186 |
157 |
150 |
186.00 |
142 |
R6 |
163.83 |
10 |
25 |
220 |
186 |
|
|
|
|
