TS エルボ
１．ＴＳＬエルボ　　２．ＴＳ45Ｌ45゜エルボ 　　３．ＴＳＴチーズ


１．ＴＳＬエルボ

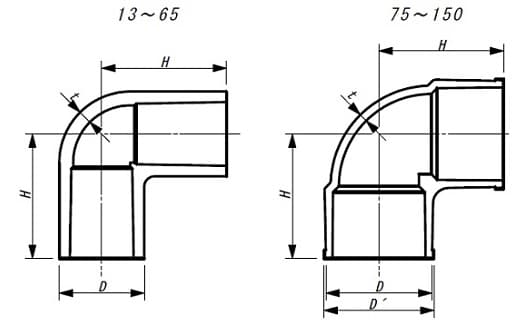

製品寸法図   接合部寸法図

●　ＴＳＬ　価格表　●
バラ価格
形式 税込価格
継手TSL 13 ¥59
継手TSL 16 ¥64
継手TSL 20 ¥97
継手TSL 25 ¥139
継手TSL 30 ¥188
継手TSL 40 ¥333
継手TSL 50 ¥545
継手TSL 65 ¥979
継手TSL 75 ¥1,439
継手TSL 100 ¥2,843
継手TSL 125 ¥5,575
継手TSL 150 ¥9,299
継手TSL 20x13 ¥85
◆　ＴＳＬ 寸法表　◆
呼径 寸法 mm
D D' ｔ Ｈ
13 24.00 - 3.00 36
16 29.00 3.50 44
20 33.00 50
25 40.00 4.00 58
30 46.00 65
40 57.00 4.50 82
50 70.00 5.00 96
65 87.00 6.60 110
75 102.00 106 8.00 120
100 130.00 134 10.00 153
125 157.00 161 11.00 192
150 186.00 190 13.00 230
20×13 33.0/24.0 - 3.50 47/41


塩ビ継手トップへ
２．ＴＳ45Ｌエルボ

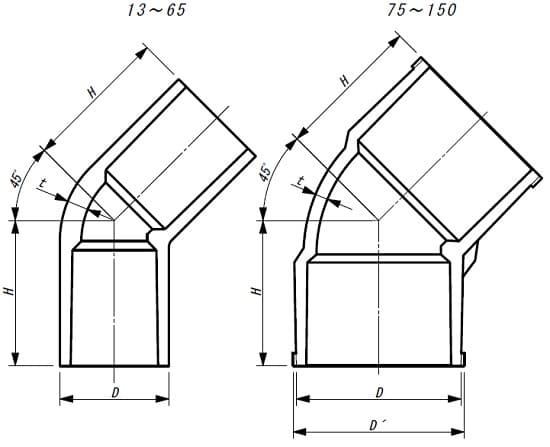

製品寸法図   接合部寸法図

●　ＴＳ45Ｌ　価格表　●
バラ価格
 形式 税込価格
継手TS45L 13 ¥80
継手TS45L 16 ¥255
継手TS45L 20 ¥147
継手TS45L 25 ¥167
継手TS45L 30 ¥679
継手TS45L 40 ¥781
継手TS45L 50 ¥1,222
継手TS45L 65 ¥2,205
継手TS45L 75 ¥2,800
継手TS45L 100 ¥5,151
継手TS45L 125 ¥12,428
継手TS45L 150 ¥18,470
◆　ＴＳ45Ｌ　寸法表　◆
呼径 寸法 mm
D D' t H
13 24.00 - 3.00 33
16 29.00 3.50 43
20 33.00 44
25 40.00 4.00 51
30 46.00 56
40 57.00 4.50 69
50 70.00 5.00 80
65 87.00 6.10 84
75 102.00 106 8.00 90
100 130.00 134 10.00 115
150 186.00 190 13.00 184


塩ビ継手トップへ
３．ＴＳＴチーズ

製品寸法図   接合部寸法図

●　ＴＳＴ　価格表　●
バラ価格
形式 税込価格
継手TST 13 ¥69
継手TST 16 ¥106
継手TST 20 ¥137
継手TST 25 ¥207
継手TST 30 ¥272
継手TST 40 ¥473
継手TST 50 ¥781
継手TST 65 ¥1,442
継手TST 75 ¥2,215
継手TST 100 ¥4,577
継手TST 125 ¥7,890
継手TST 150 ¥14,896
継手TST 200 ¥32,428
◆　ＴＳＴ　寸法表　◆
呼径 寸法 mm
Ｄ ｔ Ｈ D1 H1
13 24.0 3.0 36 24.0 36
16 29.0 3.5 44 29.0 44
20 33.0 50 33.0 50
25 40.0 4.0 58 40.0 58
30 46.0 65 46.0 65
40 57.0 4.5 82 57.0 82
50 70.0 5.0 96 70.0 96
65 87.0 6.6 |10 87.0 |10
75 102.0 8.0 120 102.0 120
100 130.0 10.0 152 130.0 152
125 157.0 11.0 187 157.0 187
150 186.0 13.0 230 186.0 230
 200

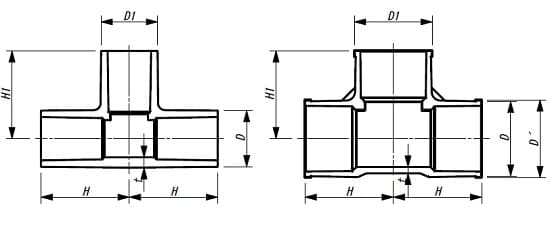

製品寸法図   接合部寸法図

●　径違いＴＳＴ　価格表　●
バラ価格
形式 税込価格
継手TST 16x13 ¥106
継手TST 20x13 ¥137
継手TST 20x16 ¥137
継手TST 25x13 ¥207
継手TST 25x16 ¥207
継手TST 25x20 ¥207
継手TST 30x13 ¥272
継手TST 30x16 ¥190
継手TST 30x20 ¥272
継手TST 30x25 ¥272
継手TST 40x13 ¥392
継手TST 40x16 ¥392
継手TST 40x20 ¥392
継手TST 40x25 ¥392
継手TST 40x30 ¥392
継手TST 50x13 ¥640
継手TST 50x16 ¥640
継手TST 50x20 ¥640
継手TST 50x25 ¥640
継手TST 50x30 ¥640
継手TST 50x40 ¥640
継手TST 65x40 ¥1,260
継手TST 65x50 ¥1,260
継手TST 75x25 ¥2,225
継手TST 75x40 ¥2,225
継手TST 75x50 ¥2,225
継手TST 75x65 ¥2,225
継手TST 100x50 ¥4,417
継手TST 100x75 ¥4,417
継手TST 125x75 ¥7,424
継手TST 125x100 ¥7,424
継手TST 150x75 ¥13,237
継手TST 150x100 ¥13,237
継手TST 150x125 ¥13,237
◆　径違いＴＳＴ　寸法表　◆
呼径 寸法 mm
Ｄ ｔ Ｈ D1 H1
16×13 29.00 3.50 41 24.0 38
20×13 33.00 3.50 46 40
20×16 48 29.0 45
25×13 40.00 40.00 51 24.00 43
25×16 53 29.00 48
25×20 55 33.00 53
30×13 46.00 4.00 24.00 46
30×16 57 29.00 51
30×20 59 33.00 56
30×25 62 40.00 61
40×13 57.00 4.50 66 24.00 52
40×16 68 29.00 57
40×20 57.00 4.50 70 33.00 62
40×25 73 40.00 67
40×30 76 46.00 71
50×13 70.00 5.00 74 24.00 58
50×16 76 29.00 63
50×20 78 33.00 68
50×25 81 40.00 73
50×30 84 46.00 77
50×40 90 57.00 88
65×40 87.00 6.00 100 57.00 95
65×50 102 70.00 104
75×25 102.00 8.00 93 40.00 88
75×40 100 57.00 102
75×50 105 70.00 10
75×65 14 87.00 17
100×50 130.00  10.00 125  70.00 122
100×75  140  102.00  132
125×75  157.00  11.00  160  102.00  147
125×100  173  130.00  167
150×75 186.00 13.00  195  102.00  158
150×100  208  130.00  182
150×125   218  157.00  202


塩ビ継手トップへ
