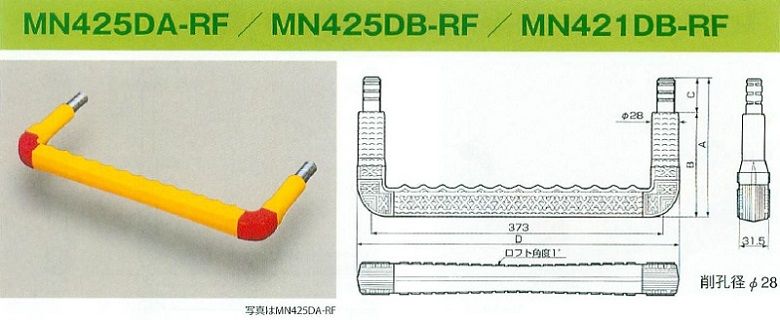

１．直壁用 MN425D(A,B,C）-RF （後付け）
MN421DB-RF （後付け）
|
 |
 |
注意 グリップアンカーはＳＳです。
芯材質
| SWCH12R |
（鉄） |
| SUS304 |
（ステンレス） |
| SUS403 |
（ステンレス） |
|
|
形式（例）
| （製品符号） |
（材質指定） |
| MN425DC-RF |
SWCH12R |
| MN421DB-RF |
SUS304 |
|
|
|
|
● MN425D(A,B,C）-RF ／ MN421DB-RF 寸法・価格一覧表 ●
| 形式/税込価格 (税抜価格) |
寸法 mm |
|
| 製品符号 |
芯材質 |
Ｄ |
Ａ |
Ｂ |
Ｃ |
Ｅ |
芯材径 |
外径 |
ドリル
削孔径F |
| SWCH12R |
SUS304 |
SUS403 |
| MN425DA-RF |
¥3,420
（¥3,109） |
¥5,860
（¥5,327） |
¥4,750
（¥4,318） |
403 |
175 |
130 |
45 |
373 |
φ19 |
φ28 |
φ28 |
 |
| MN425DB-RF |
¥3,570
（¥3,245） |
¥6,080
（¥5,527） |
¥4,940
（¥4,491） |
403 |
210 |
130 |
80 |
373 |
φ19 |
φ28 |
φ28 |
| MN421DB-RF |
¥3,550
（¥3,227） |
¥6,080
（¥5,527） |
¥4,940
（¥4,491） |
403 |
210 |
150 |
60 |
373 |
φ19 |
φ28 |
φ28 |

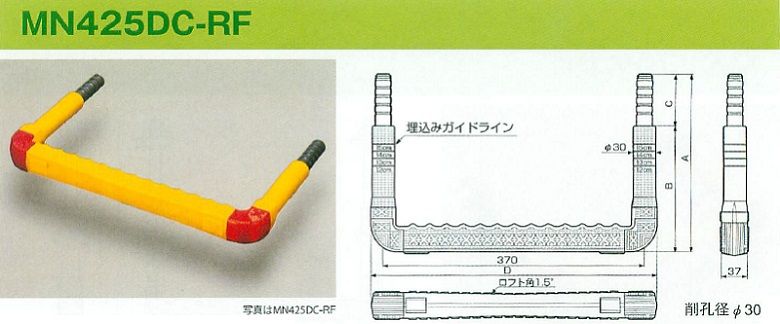

| MN425DC-RF |
¥3,740
（¥3,400） |
¥6,400
（¥5,818） |
¥5,180
（¥4,709） |
406 |
250 |
180 |
70 |
370 |
φ22 |
φ30 |
φ30 |
| 接着剤セット |
¥11,770/セット(税込)
ノーブレンステップ10本分の接着剤をセット販売です。 |
|
|
| |
| 後付け用ステップ施工方法（ステップ用接着剤使用例） |
 |
| １． |
ステップ被覆外径に埋め込みガイドラインが表示してありますので、アンカー部先端からガイドラインまでの長さを実測し削孔深さの目安とします。
※被覆部を、最低20ｍｍはコンクリートの中に埋め込みして下さい。 |
| ２． |
アクリル系接着剤Ａ剤とＢ剤を容器に入れてよく撹拌します。
|
| ３． |
混合液を液だれ防止用特殊スポンジにしみ込ませ、ステップの先端部に装着します。
|
| ４． |
ステップを削孔穴に差込み、穴口をモルタルで化粧仕上げします。
|
|
|
|
|

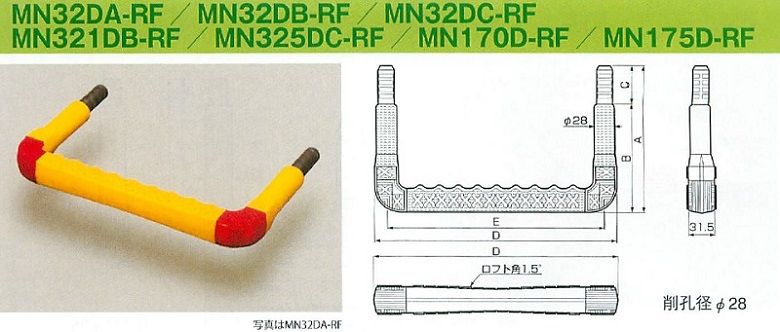

２．直壁用 MN32D(A,B,C）-RF （後付け）
MN170D-RF （後付け）
|
 |
|
注意 グリップアンカーはＳＳです。
芯材質
| SWCH12R |
（鉄） |
| SUS304 |
（ステンレス） |
| SUS403 |
（ステンレス） |
|
|
形式（例）
| （製品符号） |
（材質指定） |
| MN32DA-RF |
SWCH12R |
| MN170D-RF |
SUS304 |
|
|
|
|
● MN32D(A,B,C）-RF ／ MN170D-RF 寸法・価格一覧表 ●
| 形式/税込価格 (税抜価格) |
寸法 mm |
|
| 製品符号 |
芯材質 |
Ｄ |
Ａ |
Ｂ |
Ｃ |
Ｅ |
芯材
径 |
外径 |
ドリル
削孔
径F |
| SWCH12R |
SUS304 |
SUS403 |
| MN32DA-RF |
¥2,650
（¥2,409） |
¥5,030
（¥4,573） |
¥3,880
（¥3,527） |
302 |
185 |
135 |
50 |
272 |
φ19 |
φ28 |
φ28 |
|
| MN32DB-RF |
¥2,930
（¥2,664） |
¥5,150
（¥4,682） |
¥4,070
（¥3,700） |
302 |
210 |
135 |
75 |
272 |
φ19 |
φ28 |
φ28 |
| MN32DC-RF |
¥2,870
（¥2,609） |
¥5,320
（¥4,836） |
¥4,240
（¥3,855） |
302 |
235 |
135 |
100 |
272 |
φ19 |
φ28 |
φ28 |
| MN321DB-RF |
¥2,740
（¥2,491） |
¥5,150
（¥4,682） |
¥4,070
（¥3,700） |
302 |
210 |
150 |
60 |
272 |
φ19 |
φ28 |
φ28 |
| MN325DC-RF |
¥2,970
（¥2,700） |
¥5,950
（¥5,409） |
¥4,390
（¥3,991） |
302 |
250 |
180 |
70 |
272 |
φ19 |
φ28 |
φ28 |
| MN170D-RF |
¥2,810
（¥2,555） |
¥5,030
（¥4,573） |
¥3,890
（¥3,536） |
302 |
170 |
135 |
35 |
272 |
φ19 |
φ28 |
φ28 |
| MN175D-RF |
¥3,420
（¥3,109） |
¥5,860
（¥5,327） |
¥4,750
（¥4,318） |
403 |
175 |
130 |
45 |
373 |
φ19 |
φ28 |
φ28 |
| 接着剤セット |
¥11,770/セット（税込）
ノーブレンステップ10本分の接着剤をセット販売です。 |
|
|
| |
| 後付け用ステップ施工方法（ステップ用接着剤使用例） |
|
| １． |
ステップ被覆外径に埋め込みガイドラインが表示してありますので、アンカー部先端からガイドラインまでの長さを実測し削孔深さの目安とします。
※被覆部を、最低20ｍｍはコンクリートの中に埋め込みして下さい。 |
| ２． |
アクリル系接着剤Ａ剤とＢ剤を容器に入れてよく撹拌します。
|
| ３． |
混合液を液だれ防止用特殊スポンジにしみ込ませ、ステップの先端部に装着します。
|
| ４． |
ステップを削孔穴に差込み、穴口をモルタルで化粧仕上げします。
|
|
|
|
|

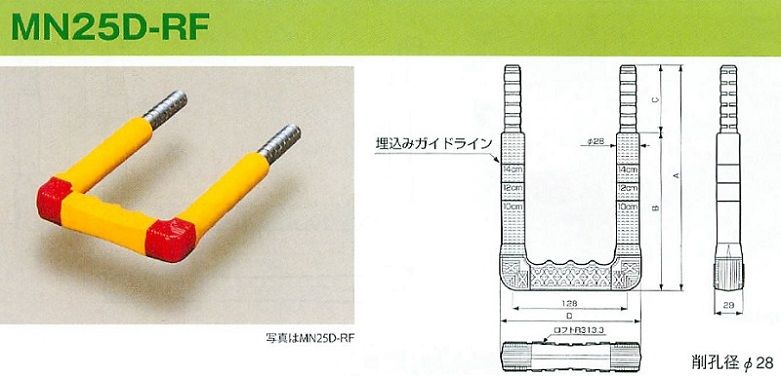

３．千鳥用 MN25D-RF （後付け）
|
 |
|
注意 グリップアンカーはＳＳです。
芯材質
| SWCH12R |
（鉄） |
| SUS304 |
（ステンレス） |
| SUS403 |
（ステンレス） |
|
|
形式（例）
| （製品符号） |
（材質指定） |
| MN25D-RF |
SWCH12R |
|
|
|
|
● MN25D-RF 寸法・価格一覧表 ●
| 形式/税込価格 (税抜価格) |
寸法 mm |
|
| 製品符号 |
芯材質 |
Ｄ |
Ａ |
Ｂ |
Ｃ |
Ｅ |
芯材
径 |
外径 |
ドリル
削孔
径F |
| SWCH12R |
SUS304 |
SUS403 |
| MN25D-RF |
¥1,960
（¥1,782） |
¥4,490
（¥4,082） |
¥3,730
（¥3,391） |
156 |
250 |
175 |
75 |
128 |
φ19 |
φ28 |
φ28 |
|
| 接着剤セット |
¥11,770/セット（税込）
ノーブレンステップ10本分の接着剤をセット販売です。 |
|
|
| |
| 後付け用ステップ施工方法（ステップ用接着剤使用例） |
|
| １． |
ステップ被覆外径に埋め込みガイドラインが表示してありますので、アンカー部先端からガイドラインまでの長さを実測し削孔深さの目安とします。
※被覆部を、最低20ｍｍはコンクリートの中に埋め込みして下さい。 |
| ２． |
アクリル系接着剤Ａ剤とＢ剤を容器に入れてよく撹拌します。
|
| ３． |
混合液を液だれ防止用特殊スポンジにしみ込ませ、ステップの先端部に装着します。
|
| ４． |
ステップを削孔穴に差込み、穴口をモルタルで化粧仕上げします。
|
|
|
|
|
|
|
|
|
|
