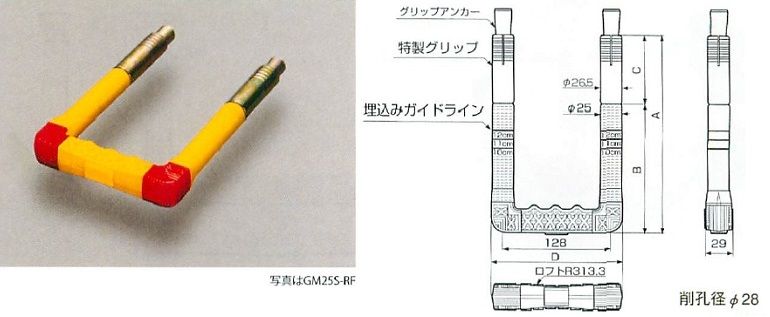

１．千鳥用 GM25S-RF （後付け）
|
 |
注意 グリップアンカーはＳＳです。
芯材質
| SWCH12R |
（鉄） |
| SUS304 |
（ステンレス） |
| SUS403 |
（ステンレス） |
|
|
形式（例）
| （製品符号） |
（材質指定） |
| GM25S-RF |
SWCH12R |
| G40SW-RF |
SUS304 |
|
|
|
|
● GM25S-RF 寸法・価格一覧表 ●
| 形式/税込価格 (税抜価格) |
寸法 mm |
|
| 製品符号 |
芯材質 |
Ｄ |
Ａ |
Ｂ |
Ｃ |
Ｅ |
芯材径 |
外径 |
ドリル
削孔径F |
| SWCH12R |
SUS304 |
SUS403 |
| GM25S-RF |
¥2,620
（¥2,382） |
¥5,940
（¥5,400） |
¥5,090
（¥4,627） |
156 |
213 |
153 |
60 |
128 |
φ19 |
φ25 |
φ28 |
 |
|
|
|

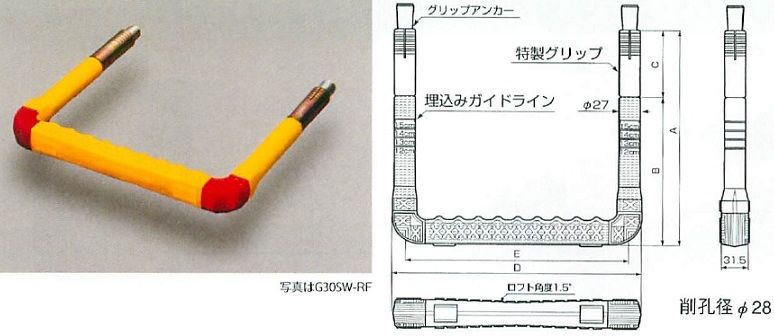

２．直壁用 G30SW-RF / G40SW-RF （後付け）
|
 |
|
注意 グリップアンカーはＳＳです。
芯材質
| SWCH12R |
（鉄） |
| SUS304 |
（ステンレス） |
| SUS403 |
（ステンレス） |
|
|
形式（例）
| （製品符号） |
（材質指定） |
| G30SW-RF |
SWCH12R |
| G40SW-RF |
SUS304 |
|
|
|
|
● G30SW-RF / G40SW-RF 寸法・価格一覧表 ●
| 形式/税込価格 (税抜価格) |
寸法 mm |
|
| 製品符号 |
芯材質 |
Ｄ |
Ａ |
Ｂ |
Ｃ |
Ｅ |
芯材径 |
外径 |
ドリル
削孔径
F |
| SWCH12R |
SUS304 |
SUS403 |
| G30SW-RF |
¥4,230
（¥3,845） |
¥6,990
（¥6,355） |
¥5,850
（¥5,318） |
303 |
240 |
180 |
60 |
273 |
φ19 |
φ25 |
φ28 |
|
| G40SW-RF |
¥4,960
（¥4,509） |
¥9,080
（¥8,255） |
¥7,910
（¥7,191） |
400 |
240 |
180 |
60 |
370 |
φ19 |
φ25 |
φ28 |
|
|
|
|
| |
| 削孔深さについて |
|
グリップアンカー先端のピンから希望する埋め込みガイドラインまでを実測し、ドリルの削孔深さの目安にしてください。
ハンマーで叩き込んでも先端ピンがグリップアンカー本体にめり込む深さはわずかです。 |
|
| 施工方法 |
 |
| １． |
ステップ被覆外径に埋め込みガイドラインが表示してありますので、グリップアンカーのピン先からガイドラインまでの長さを実測し削孔深さの目安とします。 |
| ２． |
汚れを取り除き、ステップを差込みます。 |
| ３． |
プラスチック又は木製ハンマーで叩き込みます。 |
| ４． |
先端のアンカーが開き、固定できたら、穴口をモルタルで化粧仕上げします。 |
|
|
|
|
|
|
|
|
|
|
|
| ＮＯ．２４０４３０ |
|
|
