ＴＳインサート継手
|
１．ＴＳ-ＭＷＬ給水用エルボ ２．ＴＳ-ＭＷＳ給水用ソケット
３．ＴＳ-ＭＶＳ（金属ネジ付き）バルブソケット |
| |
| |
| １．ＴＳ-ＭＷＬ インサート継手 給水用エルボ |
 |
|
● ＴＳ-ＭＷＬ 価格表 ●
| バラ価格 |
|
| 形式 |
税込
価格 |
| TS-MWL 13 |
¥134 |
 |
| TS-MWL 16x13 |
¥189 |
| TS-MWL 20 |
¥349 |
| TS-MWL 20x13 |
¥322 |
| TS-MWL 25 |
¥1,148 |
|

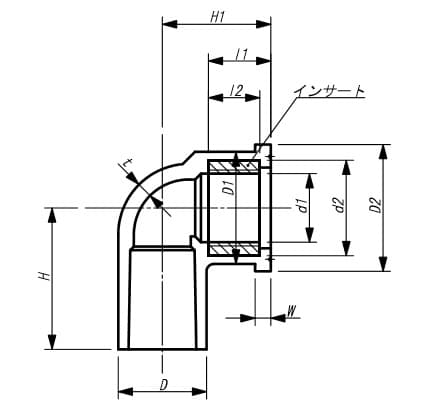

◆ ＴＳ-ＭＷＬ 寸法表 ◆
| 呼径 |
寸法 mm |
| D |
t |
H |
D1 |
呼び |
谷の径
d1 |
ねじ
山 |
l1 |
l2 |
d2 |
D2 |
W |
H1 |
| 13 |
24 |
3.0 |
38.0 |
30.5 |
Rp l/2 |
20. 955 |
14 |
17 |
14 |
26 |
34.5 |
4.3 |
29 |
| 16×13 |
29 |
3.5 |
43.0 |
32 |
| 20×13 |
33 |
47.0 |
31.0 |
33 |
| 20 |
51.5 |
37.5 |
Rp 3/4 |
26. 441 |
19 |
16 |
32 |
42.0 |
36 |
|
|
| |
| |
| |
| 塩ビ継手トップへ |
| ２．ＴＳ-ＭＷＳ インサート継手 給水用ソケット |
 |
|
● ＴＳ-ＭＷＳ 価格表 ●
| バラ価格 |
|
| 形式 |
税込
価格 |
| TS-MWS 13 |
¥134 |
|
| TS-MWS 16x13 |
¥189 |
| TS-MWS 20 |
¥349 |
| TS-MWS 20x13 |
¥322 |
| TS-MWS 25 |
¥1,148 |
|

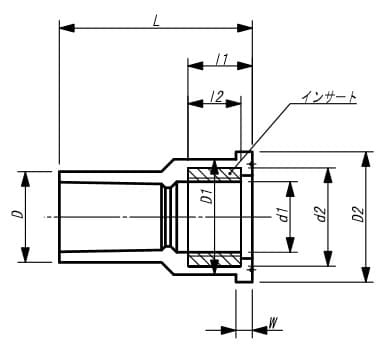

● ＴＳ-ＭＷＳ 寸法表 ●
| 呼径 |
寸法 mm |
| D |
D1 |
呼び |
谷の径
d1 |
ねじ
山数 |
l1 |
l2 |
d2 |
D2 |
W |
L |
| 13 |
24 |
30.5 |
Rp l/2 |
20. 955 |
14 |
17 |
14 |
26 |
34.5 |
4.3 |
47 |
| 16×13 |
29 |
52 |
| 20×13 |
33 |
34.5 |
36 |
57 |
| 20 |
37.5 |
Rp 3/4 |
26. 441 |
19 |
16 |
32 |
42 |
59 |
|
|
| |
| |
| 塩ビ継手トップへ |
| ３．ＴＳ-ＭＶＳ（金属ネジ付き）インサート継手 バルブソケット |
 |
|
● ＴＳ-ＭＶＳ 価格表 ●
| バラ価格 |
|
| 形式 |
税込
価格 |
| TS-MVS 13 |
¥228 |
|
| TS-MVS 16 |
¥294 |
| TS-MVS 20 |
¥428 |
| TS-MVS 20x13 |
¥428 |
| TS-MVS 25 |
¥991 |
| TS-MVS 30 |
¥1,473 |
|

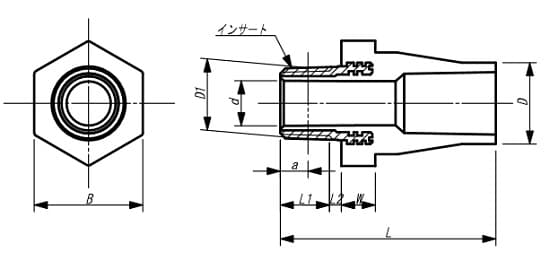

● ＴＳ-ＭＶＳ 寸法表 ●
| 呼径 |
寸法 mm |
| D |
d |
呼び |
基準径
の外径
d1 |
ねじ
山数 |
基準径
の
位置a |
aの
許容差 |
L1
(最小) |
L2
(最大) |
W |
L |
B |
| 13 |
24 |
13 |
R 1/2 |
20. 955 |
14 |
8.16 |
±1. 81 |
13.16 |
4 |
10 |
60 |
32 |
| 16 |
29 |
65 |
34 |
| 20×13 |
33 |
72 |
| 20 |
18 |
R 3/4 |
26. 441 |
9.53 |
14. 53 |
5 |
12 |
75 |
40 |
| 25 |
40 |
23 |
R1 |
33. 249 |
11 |
10.39 |
±2. 31 |
16. 79 |
85 |
50 |
| 30 |
46 |
31 |
R1 1/4 |
41.91 |
12. 70 |
19.10 |
14 |
95 |
58 |
| 40 |
57 |
37 |
R1 1/2 |
47. 803 |
110 |
67 |
| 50 |
70 |
48 |
R2 |
59.61 |
15.88 |
23.38 |
16 |
125 |
77 |
|
|
| |
| |
| 塩ビ継手トップへ |
|
|
|
|
