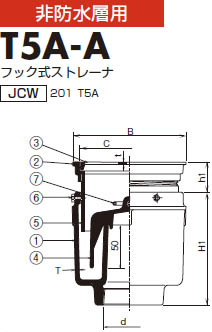

■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
・ |
品番5の調節管は床厚に応じた長さに切断してご使用ください。 |
・ |
品番6の止めビスにより上下の固定を行います。
止めビスの大きさは40~65がM6xL20、75・100がM8×L20です。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
3 |
ストレーナ |
4 |
ワン |
- |
- |
5 |
調節管 |
SGP |
Znメッキ |
6 |
止めビス |
SS400 |
ユニクロ付 |
7 |
リング |
SUS |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|
● 寸法・価格一覧表 ●
形式(鋳鉄ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h1 |
調整管 |
H1 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5A-A-40 |
¥8,470 |
47.8 |
120 |
5.0 |
113 |
98 |
4.5 |
19~82 |
100.3 |
|
床トラップ T5A-A-50 |
¥10,360 |
59.6 |
135 |
5.5 |
135 |
120 |
5.0 |
24~88 |
113.0 |
床トラップ T5A-A-65 |
¥17,640 |
75.2 |
140 |
6.0 |
160 |
145 |
5.0 |
25~93 |
138.4 |
床トラップ T5A-A-75 |
¥22,890 |
87.9 |
145 |
6.0 |
192 |
175 |
5.5 |
27~95 |
163.8 |
床トラップ T5A-A-100 |
¥35,140 |
113.0 |
160 |
6.0 |
245 |
225 |
5.5 |
28~110 |
214.6 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
● 寸法・価格一覧表 ●
形式(樹脂製ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h1 |
調整管 |
H1 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5A-APW-40 |
¥8,470 |
47.8 |
120 |
5.0 |
113 |
98 |
4.5 |
19~82 |
100.3 |
|
床トラップ T5A-APW-50 |
¥10,360 |
59.6 |
135 |
5.5 |
135 |
120 |
5.0 |
24~88 |
113.0 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
3 |
ストレーナ |
4 |
ワン |
- |
- |
5 |
円筒 |
SGP |
CSコート |
6 |
リング |
SUS |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|
● 寸法・価格一覧表 ●
形式(鋳鉄ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h1 |
調整管 |
H1 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5A-1-40 |
¥8,400 |
47.8 |
107 |
4.5 |
113 |
98 |
4.0 |
19~48 |
100.3 |
|
床トラップ T5A-1-50 |
¥10,920 |
59.6 |
133 |
5.0 |
125 |
109 |
4.0 |
19~54 |
113.0 |
床トラップ T5A-1-65 |
¥17,640 |
75.2 |
135 |
5.0 |
150 |
134 |
4.0 |
19~54 |
138.4 |
床トラップ T5A-1-75 |
¥24,850 |
87.9 |
140 |
5.0 |
180 |
162 |
4.5 |
21~52 |
163.8 |
床トラップ T5A-1-100 |
¥37,590 |
113.0 |
150 |
5.0 |
208 |
188 |
5.0 |
28~94 |
189.2 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
● 寸法・価格一覧表 ●
形式(樹脂製ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h1 |
調整管 |
H1 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5A-1PW-40 |
¥8,400 |
47.8 |
107 |
4.5 |
113 |
98 |
4.0 |
19~48 |
100.3 |
 |
床トラップ T5A-1PW-50 |
¥10,920 |
59.6 |
133 |
5.0 |
125 |
109 |
4.0 |
19~54 |
113.0 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|

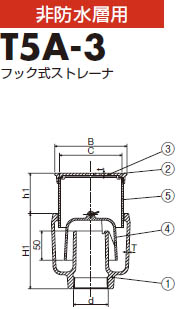

■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
3 |
ストレーナ |
4 |
ワン |
- |
- |
5 |
円筒 |
SGP |
CSコート |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|
● 寸法・価格一覧表 ●
形式(鋳鉄ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h1 |
調整管 |
H1 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5A-3-40 |
¥6,790 |
47.8 |
107 |
4.0 |
96 |
82 |
3.0 |
17~45 |
87.9 |
|
床トラップ T5A-3-50 |
¥8,050 |
59.6 |
106 |
4.0 |
110 |
96 |
3.5 |
17~45 |
100.3 |
床トラップ T5A-3-65 |
¥11,900 |
75.2 |
110 |
4.0 |
122 |
110 |
4.0 |
17~55 |
113.0 |
床トラップ T5A-3-75 |
¥17,640 |
87.9 |
115 |
4.0 |
150 |
135 |
4.0 |
18~55 |
138.4 |
床トラップ T5A-3-100 |
¥31,010 |
113.0 |
150 |
4.5 |
208 |
190 |
4.0 |
20~92 |
189.2 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
● 寸法・価格一覧表 ●
形式(樹脂製ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h1 |
調整管 |
H1 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5A-3PW-40 |
¥6,790 |
47.8 |
107 |
4.0 |
96 |
82 |
3.0 |
17~45 |
87.9 |
|
床トラップ T5A-3PW-50 |
¥8,050 |
59.6 |
106 |
4.0 |
110 |
96 |
3.5 |
17~45 |
100.3 |
床トラップ T5A-3PW-65 |
¥11,900 |
75.2 |
110 |
4.0 |
122 |
110 |
4.0 |
17~55 |
113.0 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|

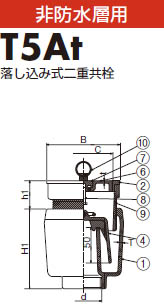

■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
浴槽等にご使用しないでください。 |
・ |
共栓はその構造上完全に水漏れを防ぐことはできません。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
4 |
ワン |
- |
- |
6 |
中詰 |
CAC203 |
Ni-Crメッキ |
7 |
詰 |
8 |
吊り金具 |
9 |
調節管 |
FC150 |
CSコート |
10 |
リング |
SUS |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|
● 寸法・価格一覧表 ●
形式(鋳鉄ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
共栓 |
h1 |
調整管 |
H1 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5At-40 |
¥12,880 |
47.8 |
107 |
4.0 |
97 |
82 |
3.0 |
40~62 |
87.9 |
|
床トラップ T5At-50 |
¥14,420 |
59.6 |
106 |
4.0 |
110 |
93 |
3.5 |
47~62 |
100.3 |
床トラップ T5At-65 |
¥18,410 |
75.2 |
110 |
4.0 |
123 |
106 |
3.5 |
47~62 |
113.0 |
床トラップ T5At-75 |
¥26,250 |
87.9 |
115 |
4.0 |
150 |
129 |
4.0 |
55~62 |
138.4 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
● 寸法・価格一覧表 ●
形式(樹脂製ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
共栓 |
h1 |
調整管 |
H1 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5AtPW-50 |
¥14,420 |
59.6 |
106 |
4.0 |
110 |
93 |
3.5 |
47~62 |
100.3 |
|
床トラップ T5AtPW-65 |
¥18,410 |
75.2 |
110 |
4.0 |
123 |
106 |
3.5 |
47~62 |
113.0 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|

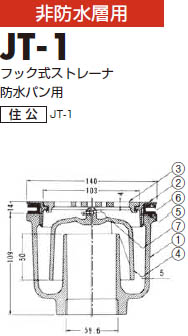

■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
防水パン穴径はφ119mm、厚みは3mm用です。 |
・ |
受枠締付工具をご使用ください。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
3 |
ストレーナ |
4 |
ワン |
- |
- |
5 |
パッキン |
クロロプレンゴム |
6 |
ワッシャー |
ポリエチレン |
7 |
リング |
SUS |
|
|
● 寸法・価格一覧表 ●
上段:鋳鉄ワン付 下段:樹脂製ワン付
形式 |
税込価格 |
|
床トラップ JT-1-50 |
¥11,970 |
|
床トラップ JT-1PW-50 |
¥11,970 |
|
|
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
・ |
品番5の調節管は床厚に応じた長さに切断してご使用ください。 |
・ |
品番6の止めビスにより上下の固定を行います。
止めビスの大きさは40~65がM6xL20、75・100がM8×L20です。 |
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
3 |
ストレーナ |
4 |
ワン |
- |
- |
5 |
調節管 |
SGP |
Znメッキ |
6 |
止めビス |
SS400 |
ユニクロ付 |
7 |
リング |
SUS |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|
● 寸法・価格一覧表 ●
形式(鋳鉄ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h2 |
調整管 |
A |
H2 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5B-A-40 |
¥10,290 |
47.8 |
240 |
105 |
5.0 |
113 |
98 |
4.5 |
34~97 |
100.3 |
|
床トラップ T5B-A-50 |
¥11,200 |
59.6 |
260 |
120 |
5.5 |
135 |
120 |
5.0 |
39~103 |
113.0 |
床トラップ T5B-A-65 |
¥19,670 |
75.2 |
285 |
125 |
6.0 |
160 |
145 |
5.0 |
40~128 |
138.4 |
床トラップ T5B-A-75 |
¥26,320 |
87.9 |
320 |
130 |
6.0 |
192 |
175 |
5.5 |
42~110 |
163.8 |
床トラップ T5B-A-100 |
¥40,880 |
113 |
370 |
145 |
6.0 |
245 |
225 |
5.5 |
43~125 |
214.6 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
● 寸法・価格一覧表 ●
形式(樹脂製ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h2 |
調整管 |
A |
H2 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5B-APW-40 |
¥10,290 |
47.8 |
240 |
105 |
5.0 |
113 |
98 |
4.5 |
34~97 |
100.3 |
|
床トラップ T5B-APW-50 |
¥11,200 |
59.6 |
260 |
120 |
5.5 |
135 |
120 |
5.0 |
39~103 |
113.0 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
3 |
ストレーナ |
4 |
ワン |
- |
- |
5 |
円筒 |
SGP |
CSコート |
6 |
リング |
SUS |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|
● 寸法・価格一覧表 ●
形式(鋳鉄ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h2 |
調整管 |
A |
H2 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5B-1-40 |
¥9,030 |
47.8 |
200 |
100 |
4.5 |
113 |
98 |
4.0 |
24~53 |
100.3 |
|
床トラップ T5B-1-50 |
¥12,040 |
59.6 |
260 |
128 |
5.0 |
125 |
109 |
4.0 |
24~59 |
113.0 |
床トラップ T5B-1-65 |
¥19,950 |
75.2 |
280 |
130 |
5.0 |
150 |
134 |
4.0 |
24~59 |
138.4 |
床トラップ T5B-1-75 |
¥28,560 |
87.9 |
310 |
135 |
5.0 |
180 |
162 |
4.5 |
26~57 |
163.8 |
床トラップ T5B-1-100 |
¥40,880 |
113.0 |
360 |
145 |
5.0 |
208 |
188 |
5.0 |
33~99 |
189.2 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
● 寸法・価格一覧表 ●
形式(樹脂製ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h2 |
調整管 |
A |
H2 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5B-1PW-40 |
¥9,030 |
47.8 |
200 |
100 |
4.5 |
113 |
98 |
4.0 |
24~53 |
100.3 |
|
床トラップ T5B-1PW-50 |
¥12,040 |
59.6 |
260 |
128 |
5.0 |
125 |
109 |
4.0 |
24~59 |
113.0 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|

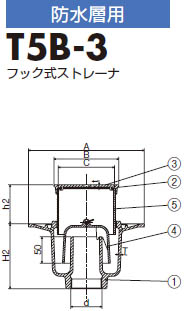

■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
3 |
ストレーナ |
4 |
ワン |
- |
- |
5 |
円筒 |
SGP |
CSコート |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|
● 寸法・価格一覧表 ●
形式(鋳鉄ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h2 |
調整管 |
A |
H2 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5B-3-40 |
¥7,280 |
47.8 |
170 |
95 |
4.0 |
96 |
82 |
3.0 |
29~57 |
87.9 |
 |
床トラップ T5B-3-50 |
¥8,330 |
59.6 |
190 |
100 |
4.0 |
110 |
96 |
3.5 |
23~51 |
100.3 |
床トラップ T5B-3-65 |
¥12,740 |
75.2 |
220 |
100 |
4.0 |
122 |
110 |
4.0 |
27~65 |
113.0 |
床トラップ T5B-3-75 |
¥18,760 |
87.9 |
240 |
110 |
4.0 |
150 |
135 |
4.0 |
23~60 |
138.4 |
床トラップ T5B-3-100 |
¥33,460 |
113.0 |
360 |
145 |
4.5 |
208 |
190 |
4.0 |
25~97 |
189.2 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
● 寸法・価格一覧表 ●
形式(樹脂製ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h2 |
調整管 |
A |
H2 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5B-3PW-40 |
¥7,280 |
47.8 |
170 |
95 |
4.0 |
96 |
82 |
3.0 |
29~57 |
87.9 |
 |
床トラップ T5B-3PW-50 |
¥8,330 |
59.6 |
190 |
100 |
4.0 |
110 |
96 |
3.5 |
23~51 |
100.3 |
床トラップ T5B-3PW-65 |
¥12,740 |
75.2 |
220 |
100 |
4.0 |
122 |
110 |
4.0 |
27~65 |
113.0 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
浴槽等にご使用しないでください。 |
・ |
共栓はその構造上完全に水漏れを防ぐことはできません。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
4 |
ワン |
- |
- |
6 |
中詰 |
CAC203 |
Ni-Crメッキ |
7 |
詰 |
8 |
吊り金具 |
9 |
調節管 |
FC150 |
CSコート |
10 |
リング |
SUS |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|
● 寸法・価格一覧表 ●
形式(鋳鉄ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
共栓 |
h2 |
調整管 |
A |
H2 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5Bt-40 |
¥13,930 |
47.8 |
170 |
95 |
4.0 |
97 |
82 |
3.0 |
52~74 |
87.9 |
 |
床トラップ T5Bt-50 |
¥15,330 |
59.6 |
190 |
100 |
4.0 |
110 |
93 |
3.5 |
52~67 |
100.3 |
床トラップ T5Bt-65 |
¥19,880 |
75.2 |
220 |
100 |
4.0 |
123 |
106 |
3.5 |
57~72 |
113.0 |
床トラップ T5Bt-75 |
¥27,510 |
87.9 |
240 |
110 |
4.0 |
150 |
129 |
4.0 |
60~67 |
138.4 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
● 寸法・価格一覧表 ●
形式(樹脂製ワン付) |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
共栓 |
h2 |
調整管 |
A |
H2 |
T |
B |
C |
t |
ネジ径 |
床トラップ T5BtPW-50 |
¥15,330 |
59.6 |
190 |
100 |
4.0 |
110 |
93 |
3.5 |
52~67 |
100.3 |
 |
床トラップ T5BtPW-65 |
¥19,880 |
75.2 |
220 |
100 |
4.0 |
123 |
106 |
3.5 |
57~72 |
113.0 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
品番6の調節管は付属しません。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
ホルダーフレーム |
CAC203 |
Ni-Crメッキ
(CD型金具) |
3 |
ストレーナ |
6 |
調節管 |
- |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|

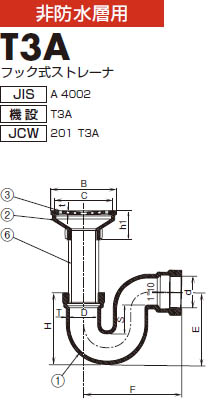

● 寸法・価格一覧表 ●
形式 |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
ホルダーフレーム |
ストレーナ |
D |
E |
F |
H |
S |
T |
B |
h1 |
C |
t |
床トラップ T3A-40 |
¥11,970 |
47.8 |
42 |
119 |
140 |
122 |
50 |
6.0 |
100 |
47 |
88 |
4.0 |
 |
床トラップ T3A-50 |
¥14,840 |
59.6 |
53 |
134 |
160 |
138 |
50 |
6.0 |
130 |
52 |
118 |
4.0 |
床トラップ T3A-65 |
¥23,100 |
75.2 |
68 |
172 |
190 |
165 |
65 |
6.0 |
155 |
56 |
143 |
4.5 |
床トラップ T3A-75 |
¥31,430 |
87.9 |
81 |
190 |
220 |
183 |
65 |
6.0 |
180 |
64 |
168 |
5.5 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
品番6の調節管は付属しません。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
・ |
バスケットは取手付です。 |
・ |
品番6の調節管の管径は |
|
呼ビ径50・・・100(4) |
|
呼ビ径75・・・150(6) |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
3 |
受枠 |
CAC203 |
Ni-Crメッキ |
4 |
ストレーナ |
5 |
バスケット |
6 |
調節管 |
- |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|

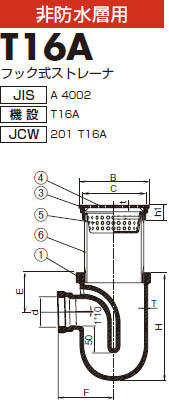

● 寸法・価格一覧表 ●
形式 |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
E |
F |
H |
T |
B |
h1 |
C |
t |
床トラップ T16A-50 |
¥25,900 |
59.6 |
81 |
106 |
206 |
6.0 |
135 |
27 |
120 |
4.0 |
 |
床トラップ T16A-75 |
¥52,500 |
87.9 |
98 |
136 |
264 |
6.0 |
192 |
31 |
175 |
5.5 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
・ |
上部金具はT5A(B)-3用金具と共用です。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
3 |
ストレーナ |
4 |
円筒 |
SGP |
CSコート |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|

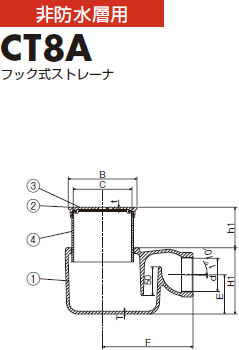

● 寸法・価格一覧表 ●
形式 |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h1 |
調整管 |
E |
F |
H1 |
T |
B |
C |
t |
ネジ径 |
床トラップ CT8A-40 |
¥7,770 |
47.8 |
44 |
128 |
91 |
4.0 |
96 |
82 |
3.0 |
17~46 |
87.9 |
 |
床トラップ CT8A-50 |
¥10,290 |
59.6 |
68 |
145 |
112 |
5.0 |
110 |
96 |
3.5 |
17~45 |
100.3 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
品番6の調節管は付属しません。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
・ |
品番5の止めボルトは3箇所で固定します。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
ホルダーフレーム |
CAC203 |
Ni-Crメッキ
(CD型金具) |
3 |
ストレーナ |
4 |
防水受ツバ |
FC150 |
CSコート
(COB-A防水皿) |
5 |
止めボルト |
SS400 |
M6・ユニクロ付 |
6 |
調節管 |
- |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|

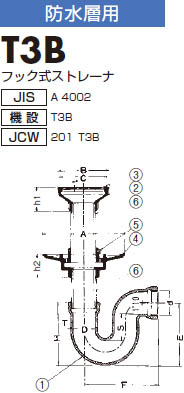

● 寸法・価格一覧表 ●
形式 |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
防水受ツバ |
ホルダーフレーム |
ストレーナ |
D |
E |
F |
H |
S |
T |
A |
h2 |
B |
h1 |
C |
t |
床トラップ T3B-40 |
¥14,840 |
47.8 |
42 |
119 |
140 |
122 |
50 |
6.0 |
190 |
40 |
100 |
47 |
88 |
4.0 |
 |
床トラップ T3B-50 |
¥17,990 |
59.6 |
53 |
134 |
160 |
138 |
50 |
6.0 |
210 |
43 |
130 |
52 |
118 |
4.0 |
床トラップ T3B-65 |
¥27,160 |
75.2 |
68 |
172 |
190 |
165 |
65 |
6.0 |
230 |
46 |
155 |
56 |
143 |
4.5 |
床トラップ T3B-75 |
¥36,120 |
87.9 |
81 |
190 |
220 |
183 |
65 |
6.0 |
245 |
48 |
180 |
64 |
168 |
5.5 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
品番6の調節管は付属しません。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
・ |
バスケットは取手付です。 |
・ |
品番6の調節管の管径は |
|
呼ビ径50・・・100(4) |
|
呼ビ径75・・・150(6) |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
防水受ツバ |
CSコート
(COB-A防水皿) |
3 |
受枠 |
CAC203 |
Ni-Crメッキ |
4 |
ストレーナ |
5 |
バスケット |
6 |
調節管 |
- |
- |
7 |
止めボルト |
SS400 |
M6・ユニクロ付 |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|

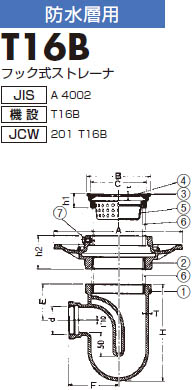

● 寸法・価格一覧表 ●
形式 |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
防水受ツバ |
受枠 |
ストレーナ |
E |
F |
H |
T |
A |
h2 |
B |
h1 |
C |
t |
床トラップ T16B-50 |
¥31,150 |
59.6 |
81 |
106 |
206 |
6.0 |
270 |
70 |
135 |
27 |
120 |
4.0 |
 |
床トラップ T16B-75 |
¥60,620 |
87.9 |
98 |
136 |
264 |
6.0 |
330 |
73 |
192 |
31 |
175 |
5.5 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
ストレーナの有効開口面積は排水管断面積以上です。 |
・ |
上部金具はT5A(B)-3用金具と共用です。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
2 |
受枠 |
CAC203 |
Ni-Crメッキ |
3 |
ストレーナ |
4 |
円筒 |
SGP |
CSコート |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|

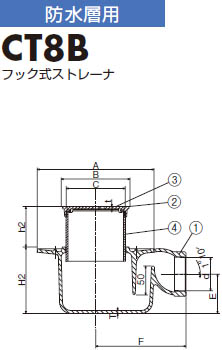

● 寸法・価格一覧表 ●
形式 |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
受枠 |
ストレーナ |
h2 |
調整管 |
A |
E |
F |
H2 |
T |
B |
C |
t |
ネジ径 |
床トラップ CT8B-40 |
¥8,750 |
47.8 |
174 |
44 |
128 |
91 |
4.0 |
96 |
82 |
3.0 |
17~46 |
87.9 |
 |
床トラップ CT8B-50 |
¥11,200 |
59.6 |
202 |
68 |
145 |
115 |
5.0 |
110 |
96 |
3.5 |
20~48 |
100.3 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|

|
 |
|
■製品情報
・ |
dネジ部はJIS B 0203(管用テーパねじ)に準拠しています。 |
・ |
品番5の調節管は付属しません。 |
・ |
呼ビ径40の上部共栓はシングル型となります。 |
・ |
金具枠と共栓・補助栓の嵌合部はテーパー部の食込みにより密着しておりますが、完全に水を止める事はできません。 |
|
|
◆ 部品構成表 ◆
品番 |
部品名 |
材質 |
備考 |
1 |
本体 |
FC150 |
CSコート |
5 |
調節管 |
SGP |
Znメッキ |
8 |
防水受けツバ |
FC150 |
CSコート
(COB-A防水皿) |
9 |
止めビス |
SS400 |
M6・ユニクロ付 |
10 |
共栓 |
- |
- |
|
|
|
支払方法 |
|
出荷営業日 |
2~5営業日で出荷。欠品時、ご連絡 |
|
|

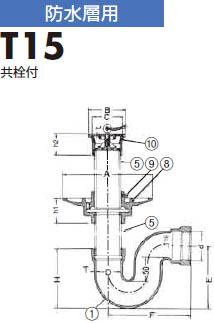

● 寸法・価格一覧表 ●
形式 |
税込価格 |
寸法 mm |
|
ネジ径
d |
本体 |
防水受ツバ |
共栓 |
D |
E |
F |
H |
T |
A |
h1 |
B |
C |
h2 |
t |
床トラップ T15-40 |
¥18,410 |
47.8 |
42 |
119 |
140 |
122 |
6.0 |
190 |
40 |
70 |
53 |
42 |
3.0 |
 |
床トラップ T15-50 |
¥24,220 |
59.6 |
53 |
134 |
160 |
138 |
6.0 |
210 |
43 |
85 |
67 |
48 |
3.5 |
|
*発注の際サイズ指定(ネジ規格)には充分注意してください。 |
|
|
|
NO.221004
|
|
